Какие типы Ножи (Лезвия) для режущих плоттеров Zund G3 S3 D3 L3
Для плоттеров Zund серий G3, S3, D3 и L3 используется несколько основных типов ножей, которые подбираются под материал и инструментальный модуль.

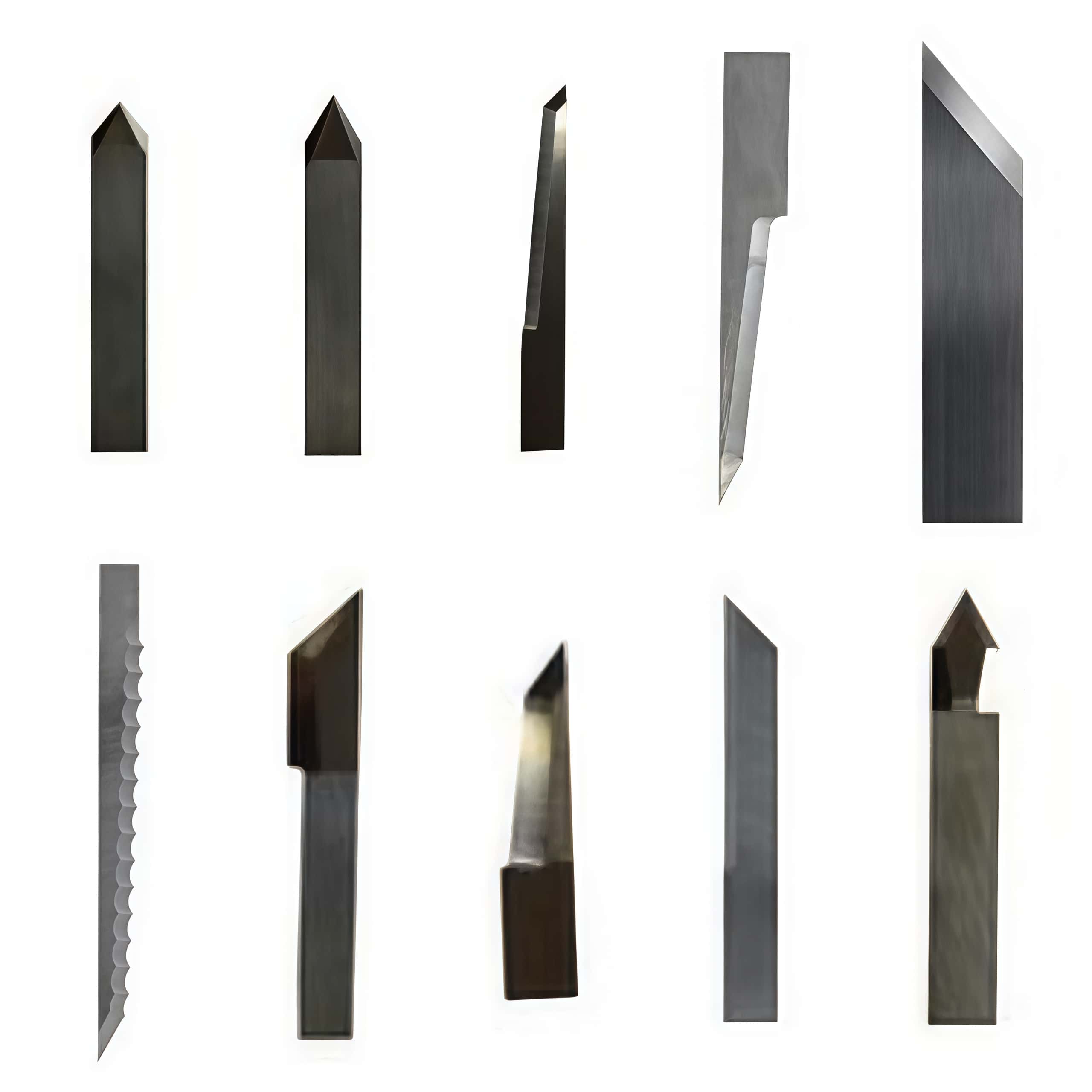

Основные типы ножей
· Статические (тангенциальные) плоские ножи: применяются для резки картона, пластиков, пеноматериалов, гофрокартона, пленок и т.п.; отличаются формой и углом заточки (серии Z10, Z11, Z16, Z30, Z31, Z46 и др.).
· Осциллирующие ножи (электро- или пневмоосцилляция): используются для более толстых и плотных материалов, а также для фигурной резки с частыми поворотами контура.
· Дисковые (rotary) ножи: применяются в основном для тканей, композитных материалов и других волокнистых носителей.
Примеры по номенклатуре Zund
· Ножи серии Z11, Z10 и аналогичные: универсальные статические ножи для широкого спектра материалов, в том числе самоклеящихся пленок и пластика.
· Осциллирующие ножи Z23, Z28, Z41 и др.: рассчитаны на работу в модулях EOT/POT на Zund G3/S3/L3; отличаются углом заточки и назначением (мелкие детали, ткань, плотные материалы).
· V-cut ножи (серии Z70, Z71, Z73): для V-реза под углом (например, 45°) в толстых листовых материалах, пенокартоне и т.п.
Краткое сравнение типов
|
Тип ножа |
Основное применение |
|
Статический плоский |
Пленки, пластики, картон, универсальная резка |
|
Осциллирующий |
Толстые, плотные, «жёсткие» материалы, сложный контур |
|
Дисковый (rotary) |
Ткани, волокнистые и композитные материалы |
|
V-cut |
Объемные конструкции, рез под углом в листовых материалах |
Что уточнить для подбора
Для корректного выбора ножей для вашего Zund (G3/S3/D3/L3) желательно указать:
· Какие материалы режете (тип, толщина, плотность).
· Требуемое качество кромки и скорость резки, используемые модули (EOT, POT, V-cut, дисковая голова и т.д.).
В случае, если вы уточните, какие именно материалы планируется резать, будет возможным подобрать более точные обозначения ножей, такие как Z11, Z23, Z52 и другие подходящие варианты. Для получения более детальной консультации и рекомендаций настоятельно рекомендуем обратиться напрямую в компанию Shenzhen Oyea Machinery Co., Ltd. Их специалисты готовы предоставить профессиональную помощь и предложения, учитывая специфику ваших задач.Ножи из карбида вольфрама для режущих систем Zund Digital Cutter предлагаются производителем и поставщиком для оптовой продажи и обеспечивают надежность и высокую производительность при работе с различными материалами. Эти режущие инструменты демонстрируют устойчивость к износу и отличное качество резки, позволяя эффективно справляться с задачами обработки широкого спектра материалов. Ассортимент включает ножи для протяжной резки, вибрационные и роторные варианты, что делает возможным их применение в самых различных сферах производства.

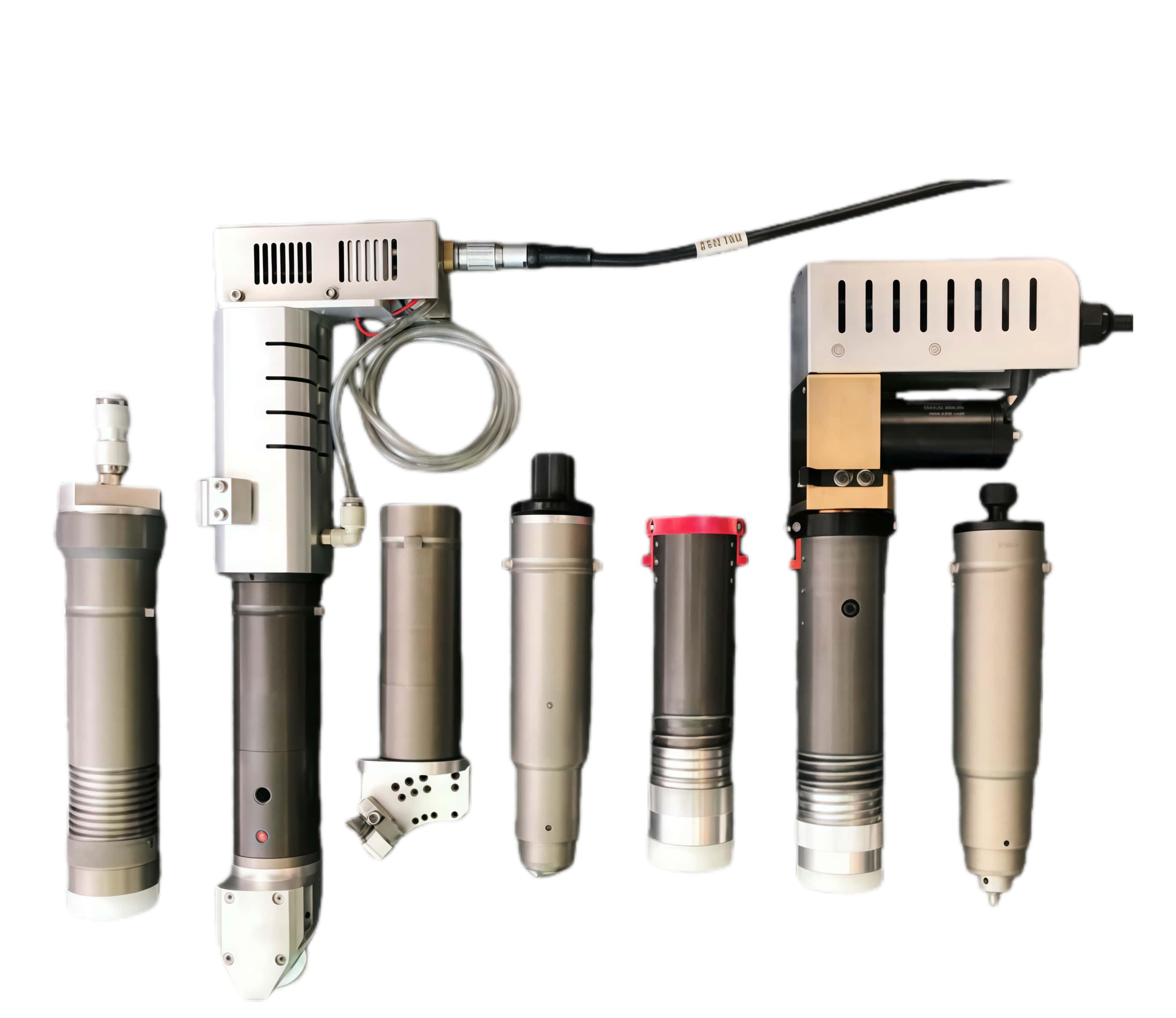

Как правильно менять и регулировать режущие инструменты для Zund G3 S3 D3 L3
Правильная замена и настройка лезвия в режущих плоттерах Zund G3, S3, D3, L3 требует инициализации инструментов и точного следования процедурам для избежания ошибок. Процесс различается в зависимости от типа лезвия (UCT или EOT). Всегда консультируйтесь с официальной документацией Zünd или специалистом, так как неправильные действия могут повредить оборудование.
Инициализация инструментов
Включите плоттер и убедитесь, что ничего не лежит на столе, затем нажмите F1 для запуска. Для модуля с UCT (лезвие) выберите инструмент с помощью стрелок и нажмите OK. Выполните инициализацию Z-оси: нажмите 2 для Auto Init, затем OK, чтобы инструмент ушел в сторону для установки AKI.
Замена UCT-лезвия
Нажмите F4, затем Start. Снимите инструмент из модуля, извлеките держатель лезвия. Вставьте новое лезвие в держатель так, чтобы острие было строго по центру, и закрутите белым шестигранным ключом через прорези (не перетягивайте). Верните инструмент в модуль, совместив красные точки, подтвердите тип инструмента кнопкой OK.
Замена EOT-лезвия
Нажмите F4, затем Start, снимите инструмент. Аккуратно открутите зеленым шестигранным ключом старое лезвие. Вставьте новое по центру держателя и закрутите ключом (без перетяжки). Верните в модуль по красным точкам и подтвердите OK.
Настройка после замены
После замены выполните инициализацию Z-оси: для UCT/EOT нажмите F1/F2, выберите 2 (Initialization), затем 2 (Auto Init) с AKI. Для других инструментов (CTT) используйте ручную настройку с бумагой под колесом. Протестируйте на пробном материале, регулируя давление и скорость в Cut Center.
