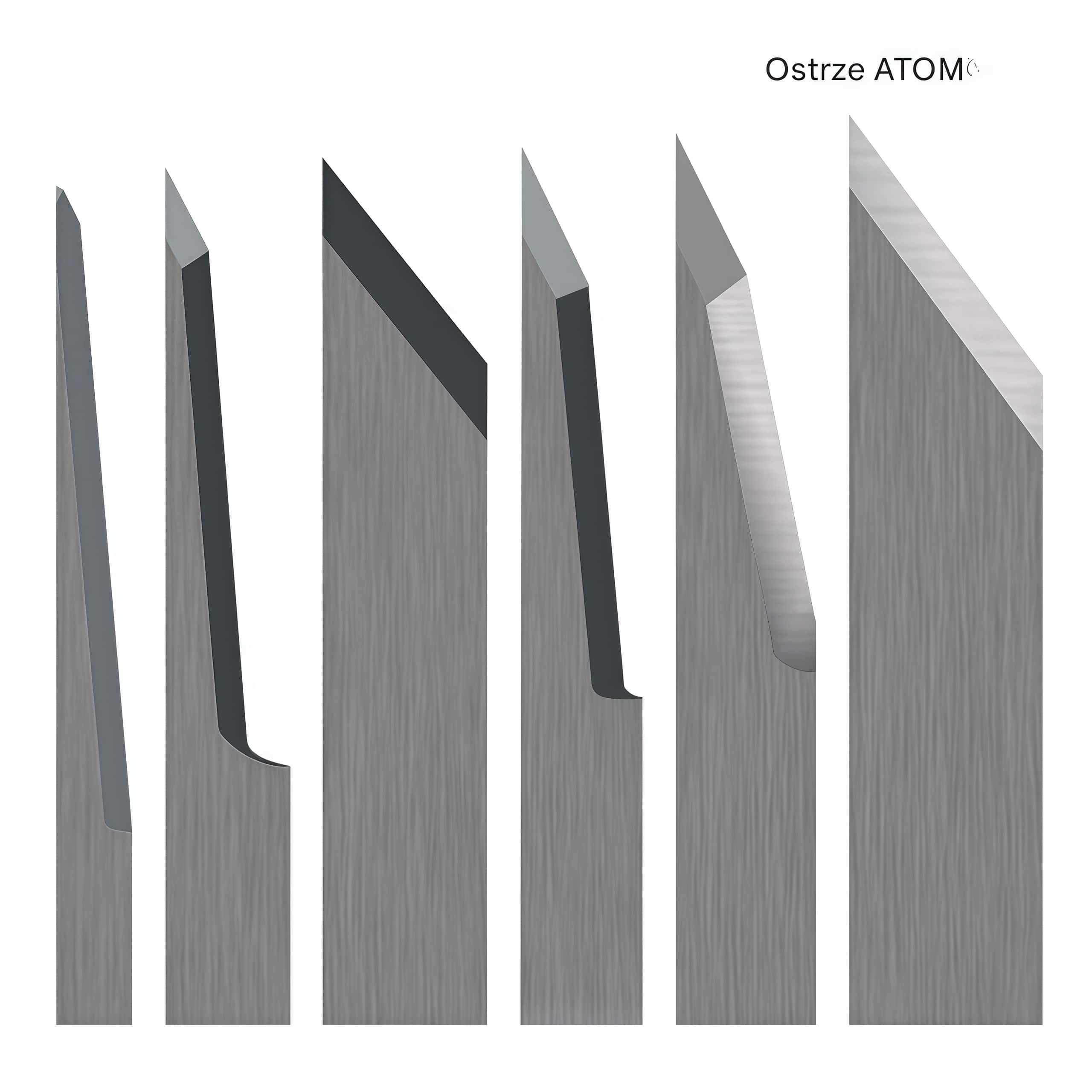

Noże ATOM CNC, stosowane głównie w systemach tnących FlashCut, charakteryzują się różnymi modelami ostrzy przeznaczonymi do cięcia oscylacyjnego, obrotowego i ciągnącego materiałów takich jak skóra, kompozyty i pianki. Kluczowe modele to 01040073 i 01049409, o parametrach dostosowanych do precyzji i trwałości w zastosowaniach przemysłowych. Ostrza te obsługują szybkie operacje CNC w takich branżach jak motoryzacja, lotnictwo i tekstylia.
Główne modele
Nóż oscylacyjny 01040073: Mocowanie płaskie (0,63 mm), wysokość 28 mm, szerokość 5,50 mm, maks. głębokość cięcia 16 mm, kąt 5°-15°, do włókien aramidowych, włókien węglowych, skóry i tektury falistej.
01049409 Oscylacyjne z węglika wolframu: Wysokość 28 mm, maks. głębokość 9 mm, grubość 0,64 mm, odpowiednie do materiałów o dużej wytrzymałości w maszynach ATOM FlashCut.
01060675 Obrotowe z węglika wolframu: Średnica 24 mm, offset 2-4 mm, do materiałów kompozytowych, takich jak włókno węglowe, kevlar i włókno szklane.
Przegląd specyfikacji
Ostrza ATOM charakteryzują się konstrukcją z węglika wolframu, zapewniającą odporność na zużycie, o typowych wysokościach około 28 mm i grubościach 0,63-0,64 mm. Pasują do modułowych głowic w maszynach z serii FlashCut (FLEX, EASY, SPEEDY), osiągając precyzję do ±0,1 mm i prędkość do 80 m/min. Systemy próżniowe i oprogramowanie do nestingu zwiększają wydajność na stołach statycznych lub przenośnikowych.
Zastosowania
Ostrza tną obuwie, wyroby skórzane, uszczelki (do 6 mm grafitu), pianki (grubość 130 mm), gumę (25 mm) i tekstylia techniczne. Umożliwiają one cięcie prototypów bez użycia matryc, skracając czas przezbrajania w branży modowej, opakowaniowej i kompozytowej.
Noże Do Ploterów Zund
Noże CNC Zund wyposażone są w szereg specjalistycznych ostrzy, takich jak ostrza obrotowe, ciągnące i oscylacyjne, przeznaczonych do precyzyjnych systemów cięcia płaskiego. Główne modele to Z50, Z52, Z44, Z26 i Z21, każdy zoptymalizowany pod kątem określonych wymiarów i grubości materiału. Ostrza te znajdują zastosowanie w tekstyliach, kompozytach, tekturze i innych materiałach.
Główne parametry techniczne
Ostrza Z50 mają średnicę 25 mm, grubość 0,6 mm i maksymalną głębokość cięcia 3,5 mm. Z52 oferuje średnicę 32 mm, taką samą grubość, ale do 7 mm głębokości, natomiast Z44 oferuje 50 mm długości, 8 mm szerokości, 1,5 mm grubości i maksymalną głębokość 14 mm z kątami 60°/90°. Z26 to oscylacyjne ostrze płaskie o maksymalnej głębokości 8,7 mm i grubości trzonka 0,63 mm, wykonane ze stali HM/węglika spiekanego.
Główne zastosowania
Ostrza obrotowe, takie jak Z50-Z53, doskonale nadają się do cięcia tkanin poliestrowych, kompozytów (kevlar, włókno węglowe), filcu, dywanów i papieru. Ostrza wleczone i styczne, takie jak Z44, nadają się do cięcia materiałów włóknistych, dywanów, plandek i folii samoprzylepnych. Ostrza oscylacyjne, takie jak Z26 i Z21, nadają się do cięcia skomplikowanych detali w tekstyliach, tekturze, piankach, skórze i tworzywach sztucznych do określonej głębokości.
Noże Do Ploterów Summa
Noże CNC Summa, a w szczególności ostrza styczne do ploterów serii S i F, charakteryzują się precyzyjnymi parametrami dostosowanymi do plotowania i cięcia winylu. Ostrza te, często wykonane z węglika wolframu, różnią się w zależności od modelu, w zależności od grubości materiału i kąta cięcia. Popularne modele obejmują ostrza dwustronne i piaskowane, stosowane w ploterach rolkowych.
Najważniejsze modele
390-534: Standardowe ostrze styczne 36°, tnie materiały o grubości do 0,25 mm, takie jak winyl.
390-551: Ostrze dwustronne 36°, umożliwia cięcie z obu stron, co zapewnia wydajność i mniejsze zużycie.
390-560: Ostrze z podwójnym klinem 45°, odpowiednie do grubszych podłoży do 1 mm.
390-550: Ostrze piaskowane 60°, obsługuje materiały ścierne o grubości do 1,2 mm lub 47 mil z FlexCut.
500-9803: Nóż tnący z podwójnym ostrzem 60°, wymiary 25 x 8 x 1,5 mm, maks. głębokość 6,5 mm.
Przegląd specyfikacji
Noże styczne Summa wytrzymują nacisk do 1000 gramów w modelach S Class 3, z kątami cięcia od 36° do 60°, co zapewnia dokładność do 0,2% ruchu. Materiały takie jak winyl samoprzylepny, pianka, poliwęglan i folia odblaskowa sprawdzają się najlepiej, z głębokością cięcia od 0,25 mm do 5 mm, w zależności od ostrza. Ostrza zapewniają minimalne zużycie i precyzyjną kontrolę dzięki regulacji położenia silnika.
Zastosowania
Te noże doskonale sprawdzają się w produkcji szyldów reklamowych, tnąc elastyczne media, takie jak winyl banerowy, arkusze magnetyczne i tektura. Technologia styczna zapewnia wyższą precyzję naroży niż noże wleczone, co jest idealne do cięcia konturowego z pasowaniem OPOS. Są one odpowiednie dla profesjonalnych ploterów do grafiki, etykiet i prototypów opakowań.
Noże Do Ploterów Iecho
Noże IECHO CNC, w tym modele z serii BK, TK i PK, to ostrza z węglika wolframu przeznaczone do cyfrowych systemów cięcia. Ostrza te umożliwiają precyzyjne cięcie materiałów takich jak pianka, tektura, winyl i tkaniny o grubości zazwyczaj około 1,5 mm i głębokości cięcia od 1 mm do 26 mm, w zależności od modelu.
Główne parametry techniczne
Ostrza takie jak E74C mają wymiary około 52 mm wysokości, 46 mm szerokości i 1 mm grubości, przy maksymalnej głębokości cięcia 20 mm i kącie 45°, co umożliwia precyzyjne cięcie ciągnione. Ostrza E13 mają długość 50 mm, szerokość 8 mm i grubość 1,5 mm i są przeznaczone do ogólnych zadań, natomiast noże oscylacyjne (np. E28-2C) mają długość 38 mm, szerokość 4 mm i grubość 1 mm, sięgając do 26 mm głębokości. Typowe parametry serii obejmują grubość od 0,63 mm do 1,5 mm, a długości od 25 mm do 38 mm są dostosowane do konkretnych zastosowań.
Główne zastosowania
Noże IECHO doskonale sprawdzają się w cięciu płyt piankowych, tworzywa ABS, tektury, skóry, tekstyliów, materiałów falistych i prepregów z włókna węglowego. Modele oscylacyjne obsługują skórę (głębokość 12 mm), bawełnę perłową (9 mm), tekturę (18 mm) i gumę (12 mm), natomiast ostrza obrotowe, takie jak E56, nadają się do materiałów elastycznych, takich jak włókno szklane i włókniny. Systemy takie jak serie BK i PK integrują je do operacji z dużą prędkością do 1800 mm/s w przemyśle opakowaniowym, motoryzacyjnym i reklamowym.
Ostrze do noży CNC Iecho na sprzedaż
Ostrze do noży CNC Atom na sprzedaż
Ostrze do noży CNC Summa na sprzedaż
Ostrze do noży CNC Zund na sprzedaż
